Rôto trục vít đơn hoạt động như thế nào trong máy bơm khoang tiến bộ

A rôto trục vít đơn là thành phần trục xoắn ốc quay bên trong một stato phù hợp để di chuyển chất lỏng hoặc vật liệu bán rắn thông qua máy bơm khoang tiến bộ hoặc đẩy và làm nóng chảy vật liệu nhựa về phía trước bên trong thùng máy đùn. Chức năng cốt lõi của nó rất đơn giản: khi rôto quay, rãnh xoắn ốc tạo thành một khoang kín dựa vào bức tường xung quanh và khoang này tiến triển dọc theo trục, mang theo vật liệu với tốc độ dòng chảy ổn định, nhịp độ thấp. Đây là câu trả lời trực tiếp cho chức năng của bộ phận đó và mọi thứ bên dưới giải thích cách hoạt động của bộ phận đó, lý do bộ phận đó bị mòn cũng như cách chọn và bảo trì bộ phận đó một cách chính xác.

Trong các ứng dụng máy bơm, rôto hoạt động cùng với một stator cho máy bơm khoang tiến bộ , một ống bọc bằng chất đàn hồi cung cấp bề mặt bịt kín. Trong các ứng dụng ép đùn, hình dạng xoắn ốc tương tự hoạt động trên thành thùng kim loại thay vì stato cao su. Cả hai hệ thống đều dựa trên cùng một nguyên tắc cơ bản: hình học xoắn ốc quay chuyển đổi năng lượng quay thành chuyển động dọc trục ổn định của vật liệu.

Tổng quan về sản phẩm và thiết kế kết cấu

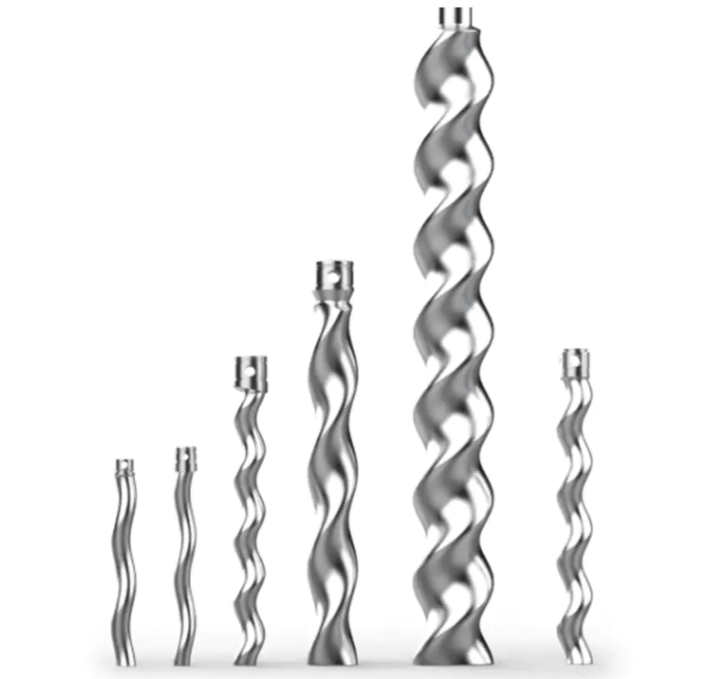

Bức ảnh dưới đây cho thấy một bộ rôto trục vít đơn có chiều dài và biên dạng bước khác nhau, minh họa cách thiết kế xoắn ốc cơ bản giống nhau được điều chỉnh cho các công suất dòng chảy và kích thước ứng dụng khác nhau, từ các đơn vị định lượng nhỏ gọn đến các rôto dài hơn được sử dụng trong nhiệm vụ truyền khối lượng cao hơn.

Mỗi rôto được xác định bởi một số lượng nhỏ các tham số hình học xác định hiệu suất của nó: đường kính ngoài của đường xoắn ốc, bước (chiều dài trục của một vòng xoắn ốc hoàn toàn), độ lệch tâm (độ lệch giữa đường tâm rôto và đường tâm hình học) và độ sâu rãnh. Biểu đồ đẳng cự bên dưới gắn nhãn các tham số này trên mô hình rôto đơn giản hóa để giúp bạn dễ dàng theo dõi thuật ngữ hơn khi đọc bản vẽ kỹ thuật hoặc danh mục phụ tùng thay thế.

Hiểu các thông số này rất quan trọng vì việc thay đổi bất kỳ thông số nào trong số chúng sẽ làm thay đổi đặc tính dòng chảy của rôto, biên dạng cắt và kiểu mài mòn của nó. Bước răng ngắn hơn với độ sâu rãnh nhỏ hơn có xu hướng phù hợp với nhiệm vụ áp suất cao hơn, dòng chảy thấp hơn, trong khi bước răng dài hơn với rãnh sâu hơn giúp xử lý nhẹ nhàng hơn các vật liệu nhạy cảm với lực cắt như sản phẩm thực phẩm. Đây là lý do tại sao triệu chứng cánh quạt trục vít đơn Sự mài mòn sớm thường bắt nguồn từ sự không khớp giữa hình dạng ban đầu và điều kiện vận hành đã thay đổi, chứ không phải là lỗi của chính bộ phận đó.

Rôto mòn phát triển như thế nào trong quá trình vận hành

Bên trong máy đùn nhựa, rôto trục vít đơn đẩy nguyên liệu thô về phía trước và tạo ra nhiệt thông qua ma sát khi vật liệu đi qua khe hở giữa rãnh xoắn ốc và thành trong của thùng. Khi vít quay, nó tác dụng lực cắt và áp lực lên vật liệu, làm mềm dần và trộn đều trước khi đẩy về phía khuôn và ép đùn thành hình dạng hoàn thiện. Tốc độ trục vít, nhiệt độ thùng và áp suất hệ thống đều ảnh hưởng trực tiếp đến hiệu quả của quá trình này và chúng đều ảnh hưởng đến tốc độ mài mòn của bề mặt rôto.

Trong môi trường làm việc ở nhiệt độ cao, độ mòn trên rôto thường xuất phát từ bốn nguồn chồng chéo. Đầu tiên, nhiệt độ tăng cao sẽ làm mềm vật liệu rôto, tăng cường ma sát với thành thùng và tạo ra hiện tượng mài mòn nhiệt. Thứ hai, chuyển động tương đối giữa rôto và thùng, vật liệu và các bề mặt tiếp xúc khác trong quá trình quay tạo ra sự hao mòn cơ học thông thường theo thời gian. Thứ ba, các tạp chất như chất phụ gia hoặc độ ẩm còn sót lại trong vật liệu đã qua xử lý có thể ăn mòn bề mặt rôto và đẩy nhanh quá trình xuống cấp. Thứ tư, hình dạng riêng của rôto, lựa chọn vật liệu và độ chính xác trong sản xuất ảnh hưởng đến khả năng chống chịu của nó đối với tất cả các yếu tố trên ngay từ đầu.

Biểu đồ thanh ngang bên dưới trình bày sự so sánh tổng quát, mang tính minh họa về mức độ ảnh hưởng của từng yếu tố trong số bốn yếu tố này đến mức độ mài mòn tổng thể của rôto khi vận hành liên tục ở nhiệt độ cao. Nó nhằm mục đích hướng dẫn khái niệm chứ không phải là số liệu thống kê được đo từ bất kỳ lắp đặt đơn lẻ nào, vì tỷ lệ hao mòn thực tế thay đổi tùy theo vật liệu, tốc độ và lịch sử bảo trì. Mặc dù vậy, thứ tự tương đối vẫn nhất quán với kinh nghiệm thực địa thông thường: mài mòn nhiệt và cơ học có xu hướng chiếm ưu thế, trong khi các yếu tố ăn mòn và liên quan đến thiết kế đóng vai trò góp phần chứ không phải là nguyên nhân chính. Việc nhận biết yếu tố nào hoạt động mạnh nhất trong một hệ thống nhất định sẽ giúp xác định xem biện pháp khắc phục ưu tiên là nâng cấp lớp phủ, cải tiến khả năng làm mát hay xem xét hình học.

Lựa chọn vật liệu và lớp phủ chống mài mòn

Kiểm soát độ mài mòn trên một rôto trục vít đơn bắt đầu bằng việc lựa chọn vật liệu. Thép hợp kim chịu nhiệt độ cao, chịu mài mòn và chống ăn mòn hoặc hợp kim đặc biệt là điểm khởi đầu tiêu chuẩn cho rô-to dự kiến ​​chạy liên tục trong các điều kiện đòi hỏi khắt khe. Ngoài vật liệu rời, xử lý bề mặt đóng vai trò quan trọng không kém trong việc kéo dài tuổi thọ sử dụng.

Lớp phủ bề mặt

Việc áp dụng các lớp phủ chống mài mòn như cacbua vonfram hoặc silicon nitrit lên bề mặt rôto làm tăng độ cứng bề mặt và cải thiện khả năng chống mài mòn cơ học và nhiệt, đặc biệt có giá trị trong dây chuyền ép đùn hoạt động liên tục.

Tối ưu hóa hình học

Việc tối ưu hóa các thông số hình học như góc xoắn, bước và độ sâu rãnh giúp giảm thời gian vật liệu tiếp xúc với bề mặt rôto và giảm lực cắt tại bất kỳ điểm nào, từ đó làm giảm mức độ tập trung mài mòn cục bộ.

Cải tiến hệ thống làm mát

Tăng cường hệ thống làm mát giúp đảm bảo rôto và thùng được làm mát hiệu quả trong quá trình vận hành ở nhiệt độ cao, giữ nhiệt độ làm việc trong phạm vi ổn định và giảm hao mòn nhiệt trong thời gian dài.

Biểu đồ radar bên dưới so sánh bốn phương pháp thiết kế rôto trên năm khía cạnh hiệu suất ở quy mô tương đối, đưa ra khung khái niệm để đánh giá phụ kiện bơm trục vít và các tùy chọn nâng cấp rôto thay vì báo cáo về bất kỳ sản phẩm được thử nghiệm nào. Nó cho thấy rằng rôto được phủ, được tối ưu hóa về mặt hình học thường đạt điểm cao hơn về khả năng chống mài mòn và tuổi thọ sử dụng, trong khi rôto không được phủ tiêu chuẩn vẫn là lựa chọn hợp lý cho các ứng dụng hoạt động nhẹ hơn hoặc không liên tục. Đọc qua năm trục cùng nhau, thay vì bất kỳ điểm riêng biệt nào, sẽ mang lại bức tranh rõ ràng nhất về nơi một thiết kế nhất định trao đổi lợi thế này với lợi thế khác. Kiểu so sánh này hữu ích nhất ở giai đoạn đầu của quy trình xác định thông số kỹ thuật, trước khi việc ghép nối rôto và stato được hoàn tất cho một nhiệm vụ cụ thể.

Ứng dụng công nghiệp của rôto trục vít đơn

Rôto trục vít đơn và máy bơm được chế tạo xung quanh chúng được sử dụng trong nhiều ngành công nghiệp vì nguyên lý dịch chuyển xoắn ốc cơ bản xử lý được nhiều loại độ nhớt và loại vật liệu với độ cắt tương đối thấp so với các công nghệ máy bơm khác. A bơm trục vít đứng cấu hình thường được chọn khi không gian sàn bị hạn chế hoặc nơi nạp trọng lực giúp đơn giản hóa việc tải, trong khi cấu hình ngang vẫn phổ biến trong các dây chuyền xử lý liên tục.

• Các nhà máy xử lý nước môi trường sử dụng hệ thống bơm trục vít để di chuyển bùn và nước đã xử lý một cách đáng tin cậy ở nhịp đập thấp
• A máy bơm trục vít nước thải cấu hình xử lý nước thải đô thị và công nghiệp có chứa chất rắn mà không bị tắc nghẽn quá mức
• A máy bơm trục vít bùn thường được chỉ định để chuyển bùn đã tách nước hoặc đặc lại trong các cơ sở xử lý
• A bơm trục vít thực phẩm biến thể, được chế tạo bằng vật liệu và thành phẩm cấp thực phẩm, vận chuyển các sản phẩm thực phẩm dạng nhớt hoặc chứa hạt một cách nhẹ nhàng
• Các quy trình của ngành hóa chất, giấy và bột giấy, hóa dầu và năng lượng dựa trên cùng nguyên lý rôto và stato để đo và truyền tải nhất quán

Như một nhà sản xuất máy bơm trục vít cung cấp cả hai hoàn chỉnh máy bơm trục vít đơn và cá nhân phụ tùng thay thế cho máy bơm khoang tiến bộ , việc kết hợp vật liệu rôto và lớp phủ với ngành cụ thể là một phần thường xuyên của quy trình đặc điểm kỹ thuật, vì rôto phù hợp với nhiệm vụ mài mòn bùn không tự động là lựa chọn phù hợp để chuyển cấp thực phẩm.

Hình minh họa này phản ánh một mô hình chung được thấy trong các ngành công nghiệp chế biến: các ứng dụng liên quan đến chất rắn mài mòn, chẳng hạn như vận chuyển bùn và hóa chất hoặc hóa dầu, đặt ra yêu cầu lớn hơn về khả năng chống mài mòn của rôto so với các ứng dụng nhẹ nhàng hơn như vận chuyển sản phẩm thực phẩm hoặc xử lý nước sạch. Đây chính xác là lý do tại sao việc lựa chọn vật liệu và lớp phủ rôto phải luôn phù hợp với nhiệm vụ cụ thể thay vì được coi là quyết định một kích cỡ phù hợp cho tất cả và tại sao việc tư vấn với nhà cung cấp máy bơm trong quá trình xác định thông số kỹ thuật có xu hướng ngăn ngừa các vấn đề mài mòn sớm sau này.

Thực tiễn vận hành giúp kéo dài tuổi thọ của rôto

Ngoài các lựa chọn về vật liệu và lớp phủ, nguyên tắc vận hành hàng ngày còn có tác động có thể đo lường được về thời gian sử dụng của một rôto trục vít. Các biện pháp thực hành sau đây được công nhận rộng rãi trong ngành công nghiệp ép đùn và bơm khoang tiến bộ là những cách hiệu quả để làm chậm quá trình mài mòn.

1. Vận hành máy đùn hoặc máy bơm theo đúng quy trình định mức, tránh tình trạng quá tải và các chu kỳ khởi động-dừng thường xuyên, không cần thiết
2. Lên lịch kiểm tra bảo trì thường xuyên để đánh giá độ mòn của rôto, thùng hoặc stato và thay thế các bộ phận bị mòn nghiêm trọng trước khi chúng ảnh hưởng đến chất lượng hạ lưu
3. Thường xuyên làm sạch rôto và vỏ của nó để loại bỏ các tạp chất và cặn bám kèm theo có thể làm tăng tốc độ mài mòn ăn mòn
4. Áp dụng chất bôi trơn thích hợp ở bề mặt tiếp xúc giữa rôto và vỏ để giảm mài mòn do ma sát
5. Duy trì chất lượng nguyên liệu thô ổn định, tránh nguyên liệu thô có quá nhiều tạp chất hoặc kích thước hạt không đồng đều làm tăng độ mài mòn
6. Kiểm soát chính xác hệ thống sưởi và làm mát để tránh sự thay đổi nhiệt độ quá mức gây căng thẳng cho vật liệu rôto

Nói chung, biểu đồ đường bên dưới minh họa cách thực hành bảo trì nhất quán có xu hướng ảnh hưởng đến độ mòn tích lũy của rôto trong thời gian vận hành kéo dài so với bảo trì tối thiểu hoặc không thường xuyên. Nó được trình bày dưới dạng xu hướng khái niệm hơn là dữ liệu đo được từ một đơn vị cụ thể, vì đường cong hao mòn thực tế phụ thuộc nhiều vào độ mài mòn của vật liệu, kiểm soát nhiệt độ và chu kỳ làm việc. Mặc dù vậy, khoảng cách ngày càng lớn giữa hai dây chuyền theo thời gian phản ánh một mô hình thường được báo cáo trong toàn ngành: sự khác biệt về độ mài mòn ở giai đoạn đầu là nhỏ, nhưng chúng sẽ tăng lên đáng kể khi rôto được bảo dưỡng kém vẫn hoạt động liên tục trong thời gian dài hơn. Đây là một trong những lập luận rõ ràng nhất về việc xây dựng lịch kiểm tra định kỳ vào bất kỳ kế hoạch bảo trì máy bơm hoặc máy đùn nào thay vì chỉ phản ứng sau khi xảy ra lỗi. Các cơ sở theo dõi xu hướng hao mòn theo thời gian thường ở vị trí tốt hơn để lên kế hoạch thay thế rôto một cách chủ động thay vì gặp phải thời gian ngừng hoạt động ngoài dự kiến.

Giới thiệu về Công ty TNHH Công nghiệp Máy bơm Jingjiang Meijia

Công ty TNHH Công nghiệp Máy bơm Jingjiang Meijia tọa lạc tại số 36 đường Xintai, Khu Phát triển Kinh tế và Công nghệ Tĩnh Giang, tỉnh Giang Tô. Công ty tham gia vào dịch vụ sản xuất, bán hàng và hậu mãi máy bơm trục vít đơn và phụ tùng máy bơm trục vít đơn, với đội ngũ kỹ thuật giàu kinh nghiệm trong việc thiết kế, sản xuất và kiểm tra các bộ máy bơm trục vít hoàn chỉnh.

Các sản phẩm máy bơm trục vít đơn Meijia có phạm vi kết cấu hoàn chỉnh, tùy chọn cấu hình đa dạng và thông số kỹ thuật hoàn chỉnh phù hợp với các ứng dụng tập trung vào độ bền. Chúng được sử dụng trong các hoạt động xử lý nước môi trường, xử lý hóa chất, giấy và bột giấy, thực phẩm và dược phẩm, hóa dầu và năng lượng. Như một nhà sản xuất máy bơm trục vít , Meijia Pump Industry cũng cung cấp các phụ kiện phổ thông tương thích với nhiều hệ thống bơm trục vít đơn, được hỗ trợ bởi năng lực sản xuất và kinh nghiệm kỹ thuật nhằm mang lại hiệu suất ổn định cho các sản phẩm của mình.

Trung tâm dịch vụ sau bán hàng của công ty duy trì đội ngũ kỹ sư sẵn sàng hỗ trợ khách hàng theo dõi kỹ thuật sau khi lắp đặt. Qua so sánh lâu dài giữa các môi trường và điều kiện làm việc khác nhau, người dùng đã báo cáo rằng các sản phẩm máy bơm trục vít đơn Meijia tiếp tục hoạt động đáng tin cậy từ năm này qua năm khác. Công nghiệp máy bơm Jingjiang Meijia chào đón các chuyến thăm và trao đổi kỹ thuật từ các đối tác trong ngành.

Câu hỏi thường gặp

Câu hỏi 1: Nguyên nhân gây mòn sớm ở một rôto trục vít đơn?

Sự mài mòn sớm thường xảy ra do sự kết hợp của nhiệt độ vận hành cao, ma sát cơ học với thùng hoặc stato, tạp chất trong vật liệu đã xử lý và hình dạng hoặc lớp phủ không phù hợp với nhiệm vụ cụ thể.

Câu hỏi 2: Làm cách nào để biết liệu một rôto trục vít có cần thay thế hay không?

Các chỉ số phổ biến bao gồm đầu ra dòng chảy giảm, tiếng ồn hoặc độ rung tăng trong quá trình vận hành, số đọc áp suất không nhất quán và bề mặt có vết rỗ hoặc rãnh có thể nhìn thấy trong quá trình kiểm tra định kỳ.

Câu hỏi 3: Có thể sử dụng cùng một thiết kế rô-to cho các ứng dụng thực phẩm và nước thải không?

Nói chung không phải không có sự điều chỉnh; rôto bơm trục vít thực phẩm yêu cầu vật liệu và lớp hoàn thiện cấp thực phẩm, trong khi rôto bơm trục vít nước thải hoặc bùn thường được chỉ định với các lớp phủ và hình dạng khác nhau phù hợp với chất rắn mài mòn.

Câu hỏi 4: Bao lâu thì nên kiểm tra một rôto trục vít?

Tần suất kiểm tra phụ thuộc vào mức độ nghiêm trọng của nhiệm vụ, nhưng nên kiểm tra trực quan và kích thước định kỳ trong các khoảng thời gian bảo trì theo lịch trình để nắm bắt xu hướng hao mòn trước khi chúng ảnh hưởng đến chất lượng đầu ra.

Câu 5: Các phụ tùng máy bơm trục vít đơn có thể hoán đổi cho nhau giữa các thương hiệu không?

Khả năng tương thích về kích thước khác nhau tùy theo nhà sản xuất, do đó, các phụ tùng thay thế cho máy bơm khoang tiến bộ, bao gồm rôto và stato, phải phù hợp với thông số kỹ thuật ban đầu của máy bơm hoặc được xác nhận với nhà cung cấp trước khi đặt hàng.
